电站锅炉范围内管道常用的流量计为孔板流量计，其原理和结构如下。
1.差压式流量计原理
差压式流量计工作原理是基于封闭管道中流体质量守恒(连续性方程)和能量守恒(伯努利方程)两个定律。根据GB/T2624.1--2006《用安装在圆形截面管道中的差压装置测量满管流体流量第1部分:一般原理和要求》中的规定:以一次装置(如孔板、喷嘴、文丘里管)安装在充满流体的管线中为依据确立的。装人一次装置后装置的上游侧与喉部或下游侧之间产生一个静压差。根据该压差的实测值和流体流动的特性以及装置的使用环境，并假设该装置与经过校准的一个装置几何相似且使用条件相同就可以确定流量。简单而言就是根据流量与压差的关系，通过测定压差,从而计算出流量，关系式如下:

式中:
qm一质量流量;
C一流出系数;
β一直径比;
Ɛ一膨胀系数;
d--节流孔或喉部直径;
△p一压差;
ρ一流体密度。
2.流量计结构与特点

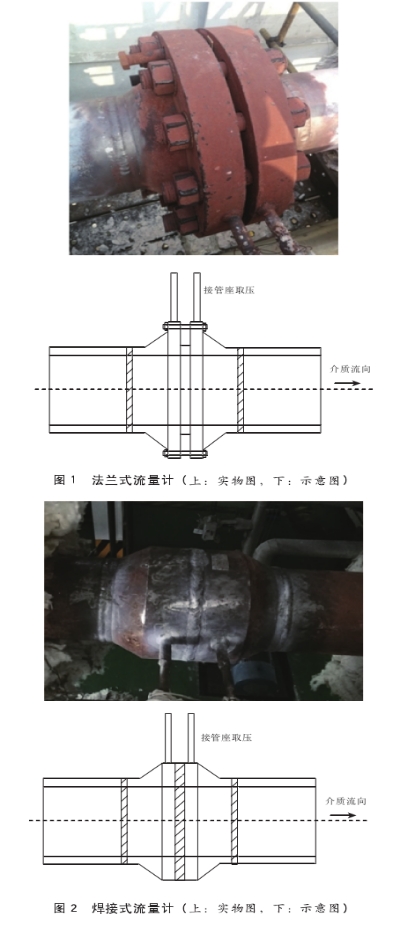

按照一次装置的不同，可将流量计分为孔板流量计、喷嘴流量计和文丘里管流量计。根据连接结构的不同可分为法兰式流量计、焊接式流量计和一体式流量计。法兰式流量计常为孔板流量计;焊接式流量计又分为焊接孔板和焊接喷嘴流量计;一体式流量计常为长颈喷嘴流量计。结构分别见图(1)~图(3)法兰式流量计常用于主给水管道和低参数锅炉的主蒸汽管道，焊接式流量计常用于高压主给水和主蒸汽管道，一体式流量计主要用于高压主蒸汽管道”。

除以上常见流量计结构外，近几年发展起来的还有一种插人式流量计，又称均速管流量计，对在用锅炉的检验过程中，此种结构流量计较为少见。插人式流量计是依据皮托管测量原理测量均速管高、低压端的压力差，从而达到测量流量的目的，本质上也属于差压式流量计，与圆柱绕流原理关系密切2，见图4。此种结构相比前几种流量计安装简便、压损小，且无对接焊口，但也存在输出压差低、容易堵塞、还没有标准化等一些不足，目前正处于发展过程中。
