涡街流量计的安装

日期：2023-03-29 点击量：

涡街流量计的正确安装是保障仪表正常运行的重要环节,若安装不正确，轻则影响仪表的测量精度,重则影响仪表的使用寿命,甚至会损坏仪表。涡街流量计的安装管道要避免高温热源和辐射源的影响，安装场所须有隔热通风措施,避开强腐蚀环境。为了消除电干扰，现场布线要与高压线、电源线和电力设备保持足够的距离。
涡街流量计尽量避免安装在震动较强的管道上,特别是横向震动;流量计尽量避免安装在架空而.过长的管道.上，导致流量计下垂,造成法兰的密封泄漏;若必须在上述两种情况下安装,需在传感器的上下游2D处分别设置管道紧固装置并加防震垫。
涡街流量计安装在室外应注意防水，电气接口处应将电缆线弯成U形，避免水顺着电缆线进入仪表壳内。涡街流量计安装点的上游较近处若安装有不断开关的阀门，会影响流量计的使用寿命，易对流量计造成永久性损坏。

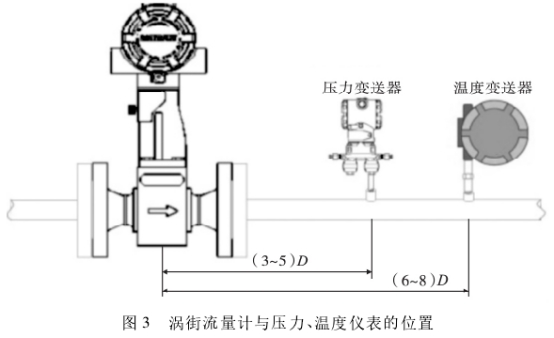

涡街流量计的口径如果与工艺管道相同,不能满足流量仪表要求时，或者在此流速下测量准确度不能保证时，需要缩小仪表口径，从而提高管内流速，保证测量精度。上下游必须有足够的直管段，若传感器安装点的上游在同一平面上有2个90°弯头时,上游直管段≥25D,下游直管段≥5D。根据测量的需要,需在涡街流量计附近测量压力和温度时，测压点应在传感器下游的(3~5)D处，测温点应在传感器下游的(6~8)D处,如图3所示。
