弯管流量计

管径范围（mm）	DN15～2000（对于现场改造的弯管传感器，没有管径限制）
流速范围（m/s）	液体0.1～12　　蒸汽或气体5～160
准确度	±1%
工作环境	转换器：温度-10～45℃ 湿度小于85% （特殊情况请说明）传感器：温度-50～600℃ 压力0～16MPa（特殊情况请说明）
信号输出	4-20mA　　RS-485　　RS-232
工作电源	AC220，50Hz或DC12~24V
测量介质	液体：水、油、甲醇、甲苯、液氨等　　气体：高炉煤气、焦炉煤气、混合煤气、lv气、氢气、氧气、空气、氮气等　　蒸汽：饱和蒸汽、过热蒸汽

弯管流量计测量介质

● 液体: 热水、冷水、轻质油、化工液体。
● 气体：高炉煤气、焦炉煤气、混合煤气、各种单组分多组分气体。
● 过热蒸汽、饱和蒸汽。
● 压缩空气。
● 天然气，液化气，火炬气。特点

● 传感器内部无插入件和节流件，没有压力损失。
● 适合测量脏气体，不易堵塞。
● 传感器适用温度、压力范围宽：－50～600℃， 0～30Mpa。
● 直管段要求低，前5D后2D。
● 大口径传感器可以利用现场的90°弯头在线改造。
● 传感器可工作于高温、高压、粉尘、振动、潮湿的恶劣条件。
● 全量程段的专家算法，特别是蒸汽的测量，蒸汽随温度、压力的变化，过热蒸汽经常会转变成为饱和蒸汽，形成汽液两相流介质。在算法中补偿了汽液两相流介质对质量流量测量的影响，保证了测量准确度。
● 可查询前720小时，前365天，前36个月，前10年的流量数据。

系统构成

系统示意图

①弯管传感器（与管路焊接或法兰连接）:输出差压信号。

②差压变送器:将弯管传感器输出的差压信号转换为4-20mA电流信号。

③流量转换器:通过接收差压变送器、温度、压力变送器信号。计算并显示流量、温度、压力、热量等参数。

④三阀组:差压变送器和引压管之间的连接体。

⑤根阀:选用二通阀（针阀或球阀）。

⑥盘式冷凝器:高温介质（蒸汽）测量时用于介质的降温。

⑦三通旋塞阀:排污、反吹。

⑧引压管:差压变送器与根阀连接用。

⑨压力变送器:被测介质（蒸汽、气体）压力变化较大时选用。

⑩温度变送器:被测介质（蒸汽、气体）温度变化较大时选用，测量饱和蒸汽时可以选择压力变送器或温度变送器其中一种，对流量补偿即可。用于供热量计量时，选用2只温度变送器。

流量转换器

　　流量转换器有壁挂式和盘装式两种

	外壳材料：ABS 防护等级：IP65 外形尺寸：213×185×107mm 重量：1.2Kg		外壳材料：ABS 防护等级：IP52 外形尺寸：160×80×160mm 开孔尺寸：152×76mm 重量：1.0Kg
壁挂式		盘装式

● 2×8键盘，2×10位全中文字符液晶显示，菜单式操作。

● 测量显示: 质量流量、标况体积流量、累计流量、温度、压力、差压值。

● 瞬时流量zui大显示值：999999.9

● 累计流量zui大显示值：999999999

● 信号输出：4～20mA、RS-485或RS-232

弯管传感器分为L型和S型。L型传感器安装在现场管道的90°自然转弯处，S型传感器可以安装在任意空间的直管道上。与管道的连接方式为焊接或法兰连接。
● L型传感器


弯径比1.5	弯径比大于1.5	L型传感器几何形状示意图

S型传感器
适用管径：DN15～4000mm

S型传感器几何形状示意图

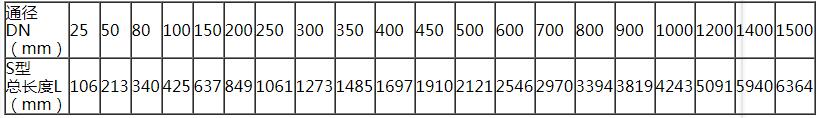

S型弯径比1.5传感器长度表

安装

液体测量系统

L型传感器在水平转水平管道上的安装L型传感器在水平转垂直或垂直转水平管道上的安装

S型传感器在水平直管道上的安装S型传感器在垂直直管道上的安装

● 差压变送器应安装在弯管传感器的下方，使引压管中的气体排放回到管道中。如果现场条件是差压变送器必须安装在弯管传感器上方，则要求与一次阀连接的引压管应先向下，然后缓变转弯向上，与差压变送器连接。

● 被测液体温度高于100℃以上时，根阀选用高温型并加装冷凝盘。

气体测量系统

L型传感器在水平转水平管道上的安装L型传感器在水平转垂直或垂直转水平管道上的安装

S型传感器在水平直管道上的安装S型传感器在垂直直管道上的安装

● 为了安装和维护的方便，*差压变送器安装在弯管传感器的下方。
● 为使气体中的水分尽量少的进入导压管，取压体向上倾斜15°角左右。
● 被测气体温度高于100℃以上时，根阀选用高温型并加装冷凝盘

蒸汽测量系统

L型传感器在水平转水平管道上的安装L型传感器在水平转垂直或垂直转水平管道上的安装

S型传感器在水平直管道上的安装S型传感器在垂直直管道上的安装

● 盘式冷凝器的盘面要水平，与取压体在同一水平面上。
●差压变送器应安装在弯管传感器的下方，使引压管中的气体排放回到管道中。如果现场条件是差压变送器必须安装在弯管传感器上方，则要求与根阀连接的引压管应先向下，然后缓变转弯向上，与差压变送器连接。

温度变送器安装

　　● 温度变送器为两线制4～20mA输出。
　　● 安装位置应距弯管传感器下游2D～5D。
　　● 温度变送器与管道垂直或与管道内流体流动方向逆向倾斜安装。
　　● 管道温度较高时，尽量避开热气流，必要时在管道加装保温层，使变送器的工作环境温度低于60℃。

压力变送器安装

● 压力变送器为两线制4～20mA输出。
● 安装位置应距弯管传感器小于2D。
● 测量介质为液体、气体时取压位置应在管道的上半面，测量蒸汽时取压位置在管道的侧面。
● 被测介质温度超过80℃，在截止阀和变送器之间加冷凝弯冷却至80℃以下。

技术参数

选型编码

● 在选型之前，要确定以下内容，并填写下面的表格。
①被测介质名称、介质的成分或密度。
②zui大流量、zui小流量、常用流量、温度、压力。
③工艺管道内径、壁厚、材质、传感器安装部位。
注：根据客户的具体要求，我公司可以承接现场弯管传感器改造工程，对于大管径，可大幅度降低用户采购成本。

1测量介质 2流量刻度流量单位Kg/h　□ T/h　 □ Nm³/h□ 条件温度　℃ 　压力　MPa 　湿度　%zui大流量温度　℃ 　压力　MPa 　湿度　%常用流量温度　℃ 　压力　MPa 　湿度　%zui小流量温度　℃ 　压力　MPa 　湿度　%3介质密度或组分 Kg/ m³条件温度℃压力MPa4工况压力 MPa8安装状态水平　 □ 垂直　　 □ 5工况温度 ℃9安装方式焊接　 □ 法兰连接 □ 6管道内径 mm10传感器类别L型　　□ s型　　　□ 7管道外径 mm11管道材质 12　　弯径比（弯管改造时需填）：

●转换器选型编码

●传感器选型编码
